Descripción
CARACTERÍSTICAS:

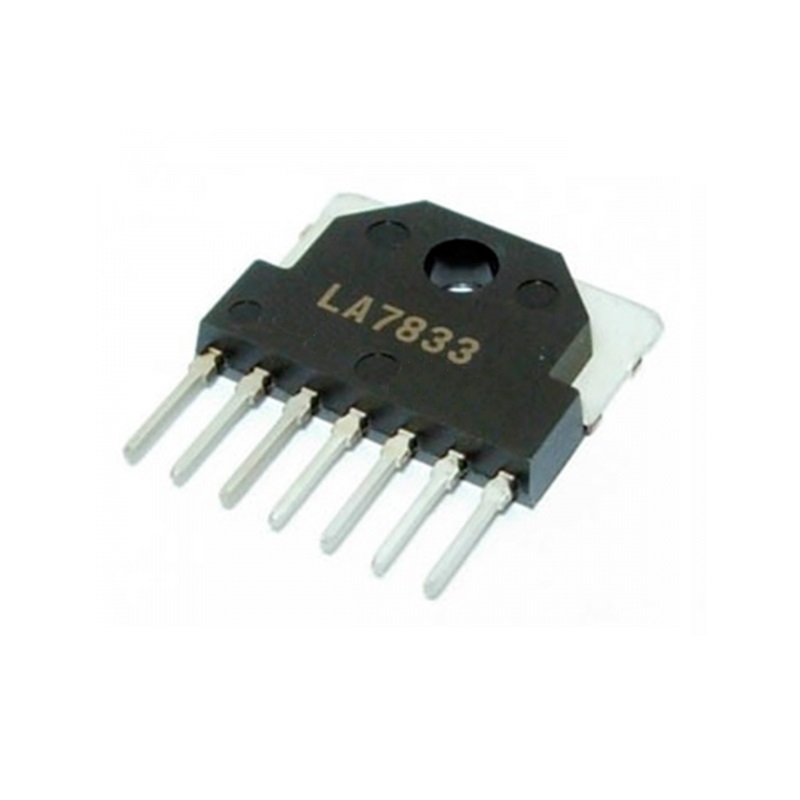

Circuito integrado lineal de salida deflexión vertical de televisores CRT en color, LA7833, con encapsulado SIP-7 para montaje en circuito impreso (PCB).
El LA7833 es un IC lineal monolítico para salida de deflexión vertical para grandes televisores en color que requiere pocos componentes externos y disipa poca energía.
Cuando se utiliza junto con la serie LA7620 de circuitos integrados de deflexión cromática de video, la serie LA7800 de circuitos integrados de desviación y la serie LA7850 de circuitos integrados de visualización, es posible crear un circuito de desviación de salida vertical estable y compacto.
Alto rendimiento.
Baja disipación de energía debido al circuito de bombeo incorporado.
Se necesitan pocos componentes externos.
Circuito de protección térmica incorporado.
ESPECIFICACIONES:
Nombre del producto: LA7833
tensión de alimentación: 30V
Tensión de alimentación del bloque de salida: 72V
Corriente de salida de deflexión: –1.5 ~ +1.5 Ap-o
Resistencia térmica: 4 °C/W
Disipación de potencia permitida: 8W
Baja disipación de energía debido al circuito de bombeo incorporado
Circuito de salida vertical
Circuito de protección térmica incorporado
Excelentes características de cruce
Acoplamiento CC posible
Temperatura de funcionamiento: –20 a +85°C
Temperatura de almacenamiento: –40 a +150°C
Paquete 3075-SIP7H
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
