Descripción
CARACTERÍSTICAS:

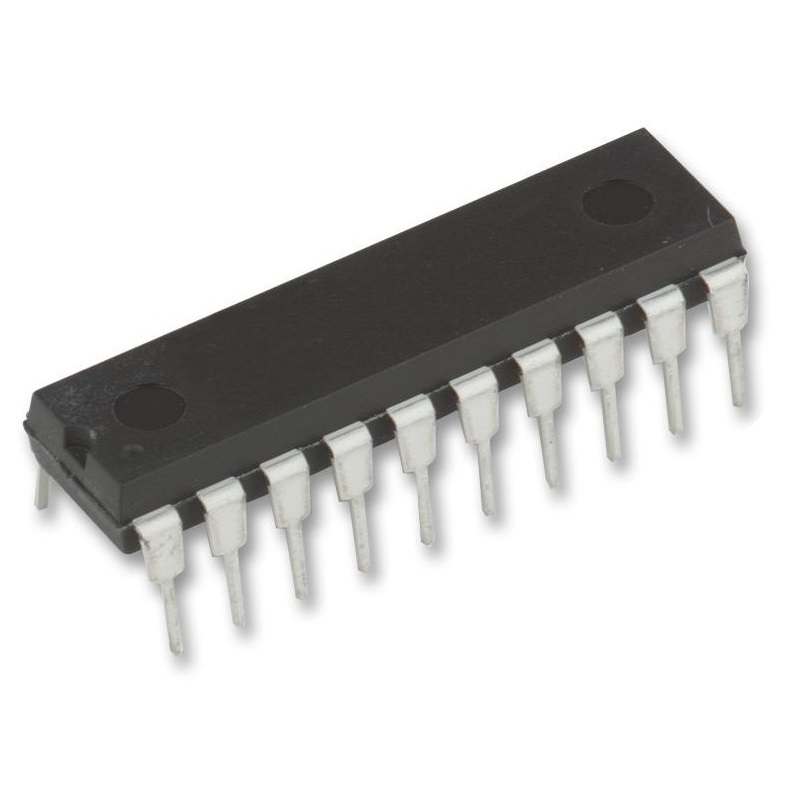

Circuito integrado Convertidor analógico-digital (ADC) CMOS de aproximaciones sucesivas (SAR) de 8 bits, con interfaz serie y multiplexor analógico de 4 canales, ADC0844 con encapsulado DIP-20 para circuito impreso (PCB).
ESPECIFICACIONES:
Tipo de convertidor: Aproximaciones sucesivas (SAR)
Resolución: 8 bits
Número de canales: 4 entradas analógicas
Configuración de entradas: 4 simples, 2 diferenciales o pseudo-diferenciales
Alimentación: 5 V ±10 %
Rango de entrada analógica: 0 a 5 V (con VREF = 5 V)
Referencia de tensión: Externa o ratiométrica
Tiempo máximo de conversión: 40 µs (30 µs típico)
Error total sin ajuste (TUE): ±0,5 LSB o ±1 LSB (según versión)
Consumo de potencia: 15 mW típico
Salida de datos: Paralela de 8 bits con salidas TRI-STATE®
Reloj: Interno
Encapsulado: PDIP de 20 pines.
