Descripción
CARACTERÍSTICAS

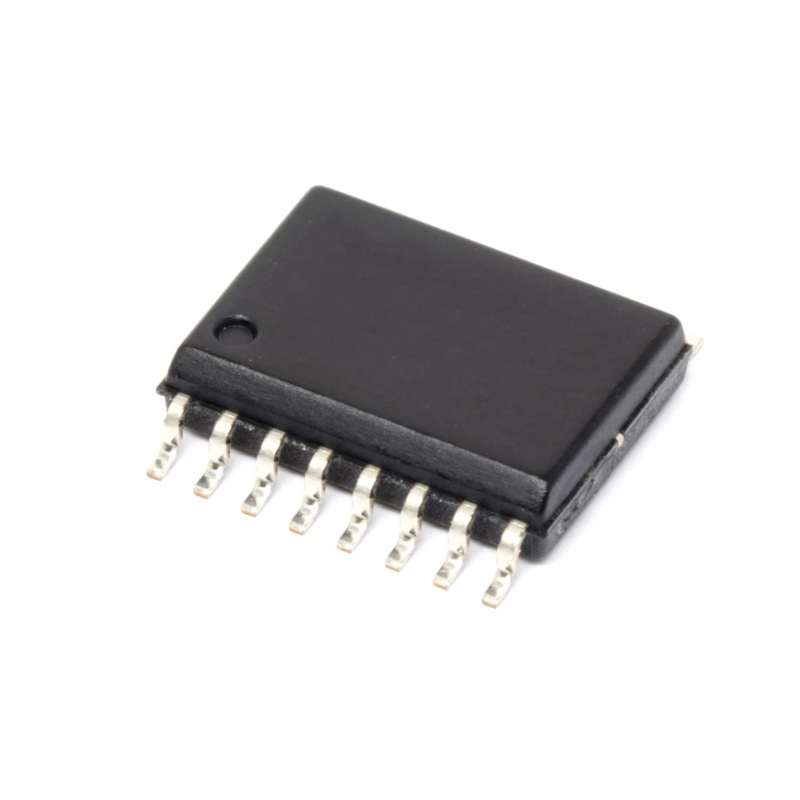

Circuito integrado Codificador (encoder) de video de RGB a NTSC/PAL 5V AD-725 con encapsulado SOIC-16 para montaje superficial (SMD).
ESPECIFICACIONES:
Tipo: Encoder RGB → NTSC/PAL
Convierte RGB + sincronismos en señal de vídeo estándar
Alimentación: +5 V
Muy bajo consumo (diseño CMOS)
Compatible con niveles TTL
Filtros y retardos integrados
Línea de retardo interna para alineación de señales
Salida con nivel de vídeo estándar
Incluye filtro de luminancia (luma trap) para reducir artefactos de color
Puede generar señal NTSC o PAL según configuración
Encapsulado: SOIC de 16 pines (versión típica AD725ARZ)
Salidas de vídeo
Vídeo compuesto (CVBS) NTSC / PAL
S-Video (Y/C separado)
Salidas con nivel adecuado para cargas de 75 Ω
Entrada
Señales RGB analógicas
Señales de sincronismo:
HSync (horizontal)
VSync (vertical)
Reloj de referencia de vídeo (dependiendo del modo NTSC/PAL)
