Descripción
CARACTERÍSTICAS:

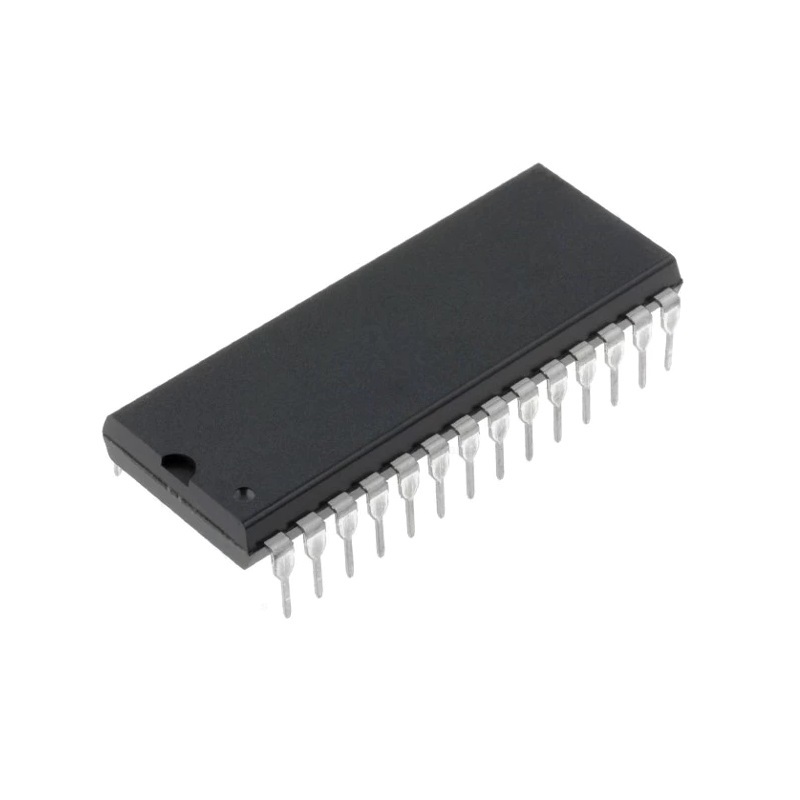

Circuito integrado Sistema de adquisición de datos (DAS) CMOS de 8 bits y 8 canales, integra ADC, AD7581 con encapsulado DIP-28 para montaje en circuito impreso (PCB).
ESPECIFICACIONES:
Tipo: Sistema de adquisición de datos (DAS)
Resolución ADC: 8 bits (256 niveles)
Número de canales de entrada: 8 canales analógicos
Método de conversión: Aproximaciones sucesivas (SAR)
Memoria interna: RAM dual de 8 × 8 bits
Entradas digitales: Compatibles con CMOS y TTL
Interfaz directa con microprocesadores: Compatible con Z80, 8085 y 6800
Control de datos: Controladores de salida de tres estados (Three-State)
Capacidad ratiométrica: Sí
Funcionamiento DMA intercalado: Sí
Sin códigos perdidos: Garantizado en todo el rango de temperatura.
Alimentación
Alimentación digital: +5 V
Alimentación analógica: ±10 V (típica para las entradas analógicas).
Encapsulados disponibles: PDIP de 28 pines (28-Lead PDIP)
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
