Descripción
CARACTERÍSTICAS:

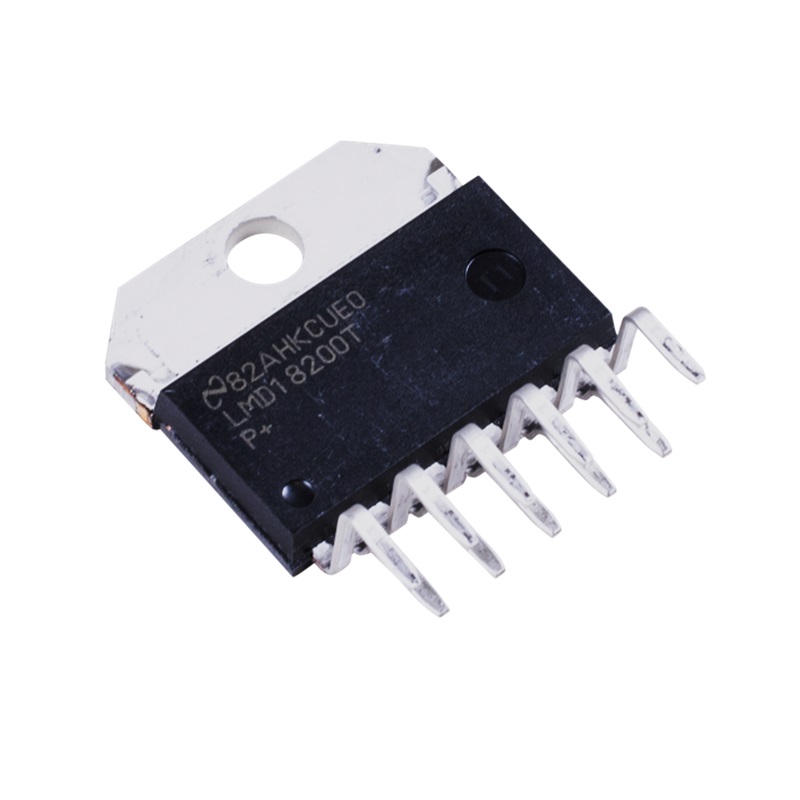

Circuito integrado Driver de motor controlador de puente H de 3 A y 55V LMD18200 de Texas Instruments con encapsulado Multiwatt-11 para montaje en circuito impreso (PCB).
Los controladores de puente H de 3 A y 55 V LMD18200 de Texas Instruments están diseñados para aplicaciones de control de movimiento. Este dispositivo se ha construido utilizando un proceso de tecnología múltiple que combina circuitos de control bipolar y CMOS con dispositivos alimentados DMOS en la misma estructura monolítica. Ideal para el control CC y motores paso a paso, el LMD18200 adapta las corrientes de salida pico hasta a 6 A. Se ha implementado un innovador circuito que facilita la detección de pérdidas bajas de la corriente de salida.
ESPECIFICACIONES
Ofrece una salida continua de hasta 3 A
Funciona con tensiones de alimentación de hasta 55 V
RDS(ON) baja Normalmente, 0,33 O por conmutador con 3 A
Entradas compatibles con TTL y CMOS
Sin corriente “brusca”
Salida de marca de advertencia térmica a 145 °C
Apagado térmico (desactivación de salidas) a 170 °C
Diodos de fijación interna
Protección contra cargas interrumpidas
Bomba de carga interna con función Bootstrap externa
Aplicaciones
Motores CC y con variador de tensión
Servomecanismos de posición y velocidad
Robots de automatización de fábrica
Maquinaria controlada numéricamente
Impresoras y plotters
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
