Descripción
CARACTERÍSTICAS:

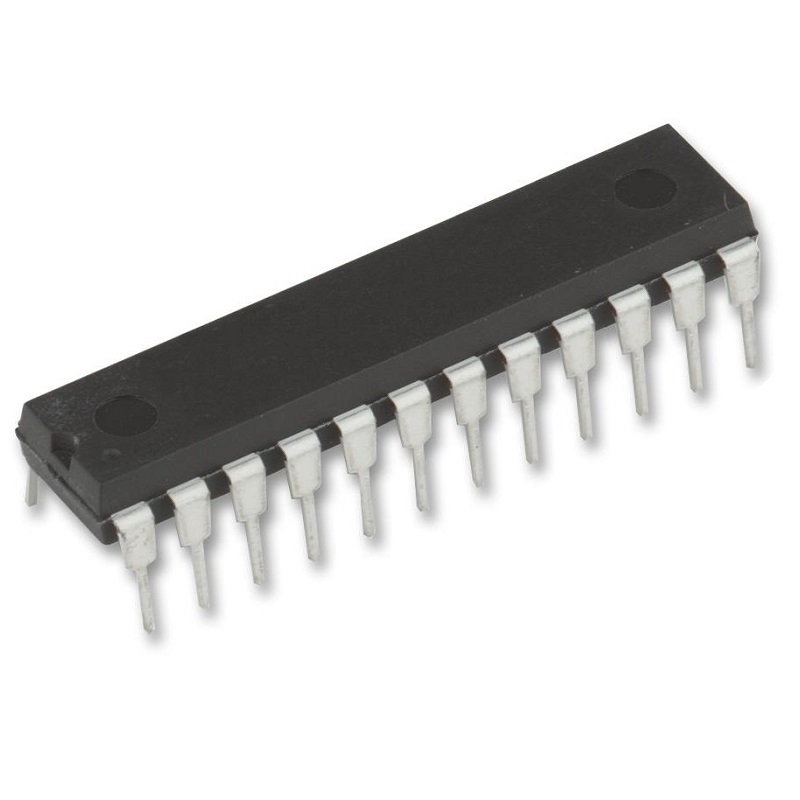

Circuito integrado Convertidor digital-analógico (DAC) multiplicador CMOS de 12 bits y cuatro cuadrantes, con amplificador de salida integrado, AD7845JN con encapsulado DIP-24 para montaje en circuito impreso (PCB).
ESPECIFICACIONES:
Resolución: 12 bits
Alimentación analógica: ±15 V típica (±14,25 V a ±15,75 V)
Tiempo de establecimiento: 5 µs típico
Linealidad integral (INL): ±1 LSB máx.
Linealidad diferencial (DNL): ±1 LSB máx.
Salida: Tensión, con buffer integrado
Interfaz digital: Paralela de 12 bits
Carga de salida: ±10 V sobre 2 kΩ
Temperatura de funcionamiento (AD7845JN): 0 °C a +70 °C
Encapsulado: DIP de 24 pines (24-PDIP)
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
