Descripción
CARACTERÍSTICAS:

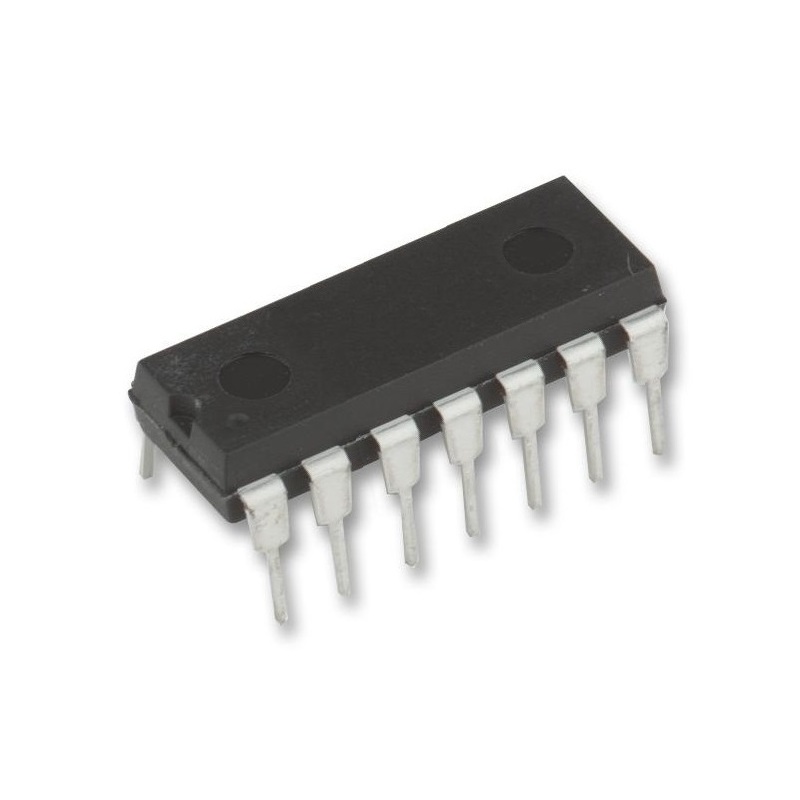

Circuito integrado Convertidor analógico-digital (ADC) CMOS de aproximaciones sucesivas (SAR) de 8 bits, con interfaz serie MICROWIRE/SPI y un multiplexor analógico de 4 canales, ADC0834 con encapsulado DIP-14 para circuito impreso (PCB).
ESPECIFICACIONES:
Tipo de convertidor: Aproximaciones sucesivas (SAR)
Resolución: 8 bits
Número de canales: 4 entradas analógicas
Configuración de entradas: 4 simples o 2 diferenciales
Interfaz: Serie MICROWIRE™ / SPI compatible
Alimentación: 4,5 V a 6,3 V (5 V típica)
Referencia de tensión: Externa, ajustable
Rango de entrada analógica: 0 V a VREF
Tiempo típico de conversión: 32 µs
Frecuencia máxima de muestreo: 31,25 ksps
Error total sin ajuste (TUE): ±0,5 LSB o ±1 LSB (según versión)
Consumo típico: 4,5 mW (15 mW máx. en algunas condiciones)
Encapsulados: PDIP-14
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
