Descripción
CARACTERÍSTICAS:

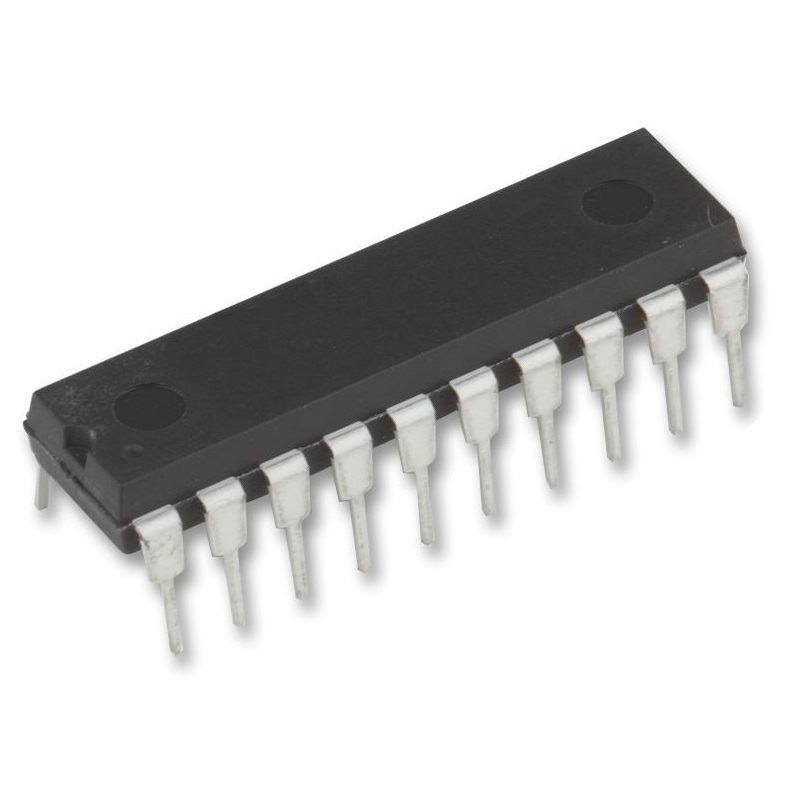

Circuito integrado Convertidor analógico-digital (ADC) de aproximaciones sucesivas (SAR) de 8 Bits, ADC0803 con encapsulado DIP-20 para circuito impreso (PCB).
ESPECIFICACIONES:
Resolución: 8 bits (256 niveles)
Tipo de conversión: Aproximación sucesiva (SAR)
Alimentación (VCC): +5 V
Rango de entrada analógica: 0 a 5 V (con alimentación de 5 V)
Tiempo típico de conversión: Menor de 100 µs
Entradas analógicas: Diferenciales (VIN+ y VIN−)
Salida digital: Paralela de 8 bits (DB0–DB7)
Compatibilidad lógica: TTL y MOS
Generador de reloj: Integrado (puede usar reloj externo)
Encapsulado común: DIP de 20 pines
Referencia de voltaje: Pin VREF/2 para ajustar el rango de conversión
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
