Descripción
CARACTERÍSTICAS:

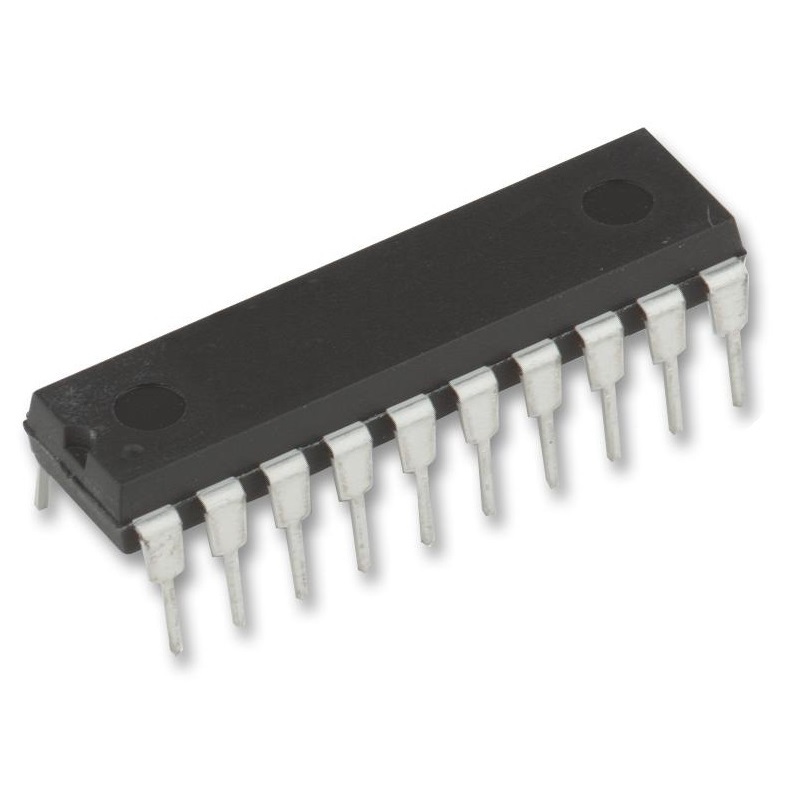

Circuito integrado Convertidor analógico-digital (ADC) CMOS de aproximaciones sucesivas (SAR) de 8 bits, con una entrada analógica diferencial, salida paralela de 8 bits TRI-STATE®, ADC0804 con encapsulado DIP-20 para circuito impreso (PCB).
ESPECIFICACIONES:
Tipo de convertidor: Aproximaciones sucesivas (SAR)
Resolución: 8 bits
Número de canales: 1 entrada analógica diferencial
Interfaz: Paralela (bus de 8 bits TRI-STATE®)
Alimentación: 4,5 V a 6,3 V (5 V típica)
Rango de entrada analógica: 0 a 5 V (con VREF/2 = 2,5 V)
Referencia de tensión: Externa (VREF/2)
Tiempo típico de conversión: 100 µs
Frecuencia típica del reloj: 640 kHz
Reloj: Generador interno RC o reloj externo
Error de linealidad: ±½ LSB o ±1 LSB (según versión)
Encapsulados: PDIP-20
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
