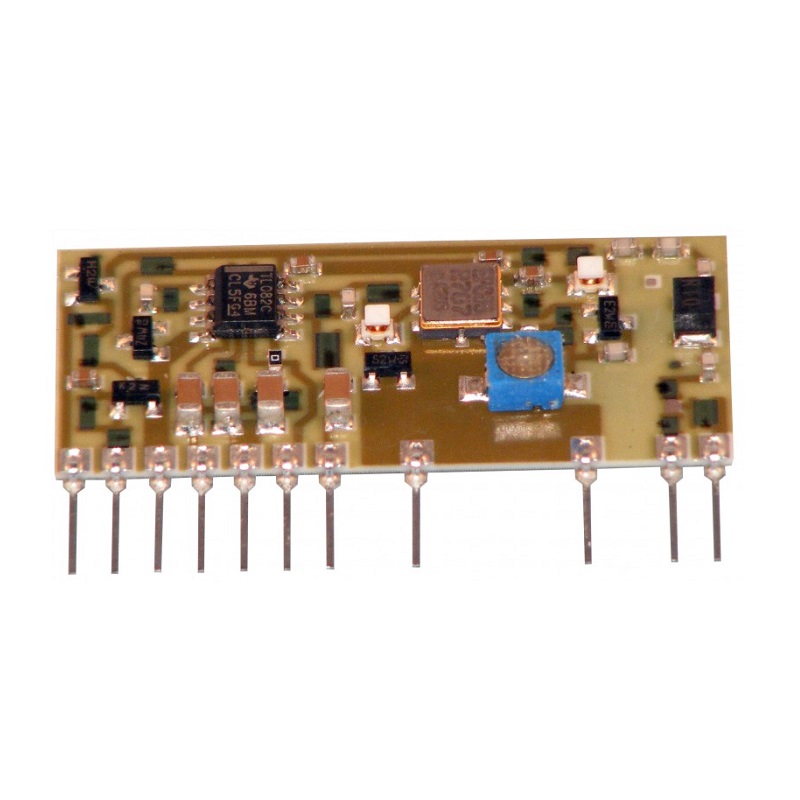

Emisor FM SAW 433,92 MHZ para señal de audio Cebek C-0505
Característcas
Transmisor FM para señal de audio, para usar en conjunción con el módulo receptor C-0506. Ideal para aplicaciones tales como: transmisiones de audio HI-FI, alarmas via radio (tele-socorro) y controles remotos tipo DTMF.
Homologable ETS 300 220
APLICACIONES. Para poder optimizar al máximo las prestaciones del módulo, es necesario hacer las siguientes consideraciones
Sección BF y modulador.
La sección de BF está constituida por dos amplificadores acoplados en alterna, cuya ganancia en tensión, es, respectivamente: AMP1= 20 y AMP2 = 5 . Banda
pasante 20Hz – 30kHz
El modulador FM está formado por un oscilador estabilizado mediante un resonador SAW y modulado en frecuencia por un varicap. Éste último puede
controlarse mediante un a señal V máx= 10V. Sin embargo la máxima V aplicable a la entrada del AMP2 (pin 7) es de 10V : 5 = 2V.
En le caso que se decida conectar directamente AMP1 y AMP2 (cortocircuitando el pin 6 con el pin 7) para poder amplificar al máximo la señal de entrada, Lla
máxima V aplicable al pin 4 es de 10V : ( 5 x20) = 100 mV
Red de pre énfasis.
Para mejorar la relación señal/ruido y la dinámica de la señal desmodulada (ver módulo C-0506) es aconsejable intercalar una red de pre-énfasis entre el 1º y 2º
pasos de amplificación BF.
El esquema del circuito ilustrado, logra una atenuación de los tonos bajos de aprox. 6 veces respecto a los tonos altos, manteniendo constante el índice de
modulación FM sobre toda la banda y aumenta la dinámica para los tonos bajos.
Para dicha aplicación, la V máx. aplicable al pin 4 es 100 mV.
Permiso de Transmisión.
A través del pin 2 es posible habilitar o deshabilitar la transmisión, mediante un interface (TTL o CMOS) suministrando niveles lógicos de salida de 0-5V o 0-12V,
respectivamente.
Es necesario que el control garantice un nivel lógico bajo, cuya tensión sea inferior a 0,5V, para asegurar el cierre de la transmisión.
El tiempo máximo de conmutación off-on, es de 100mA.
Especificaciones
– Circuito híbrido de elevada miniaturización, tipo SIL.
– Frecuencia portadora: 433,75 Mhz (100kHz) obtenida mediante un resonador SAW.
– Tipo de modulación: FM con Df max= 75 kHz.
– Sensibilidad de modulación: 100 mVpp para conseguir Df max.
– Banda audio: de 20Hz a 30 kHz.
– Alimentación: 12V 10%.
– Consumo con Tx activa ( pin2 = 5-12V): 15 mA.
– Consumo nulo con transmisión desactivada (pin 2 = 0V).
– Impedancia de entrada BF: 10kW.
– Impedancia de salida RF: 50W.
– Potencia de salida RF, medida sobre carga de 50W: 10 mW (10dBm).
– Tiempo de conmutación On-Off < 100ms.
– Es posible habilitar la transmisión (pin 2) mediante lógica TTL o CMOS.
– Posibilidad de insertar una red de pre-énfasis.
– Dimensiones: 40,6 x 19 x 3,5 mm. Paso 2,54mm.

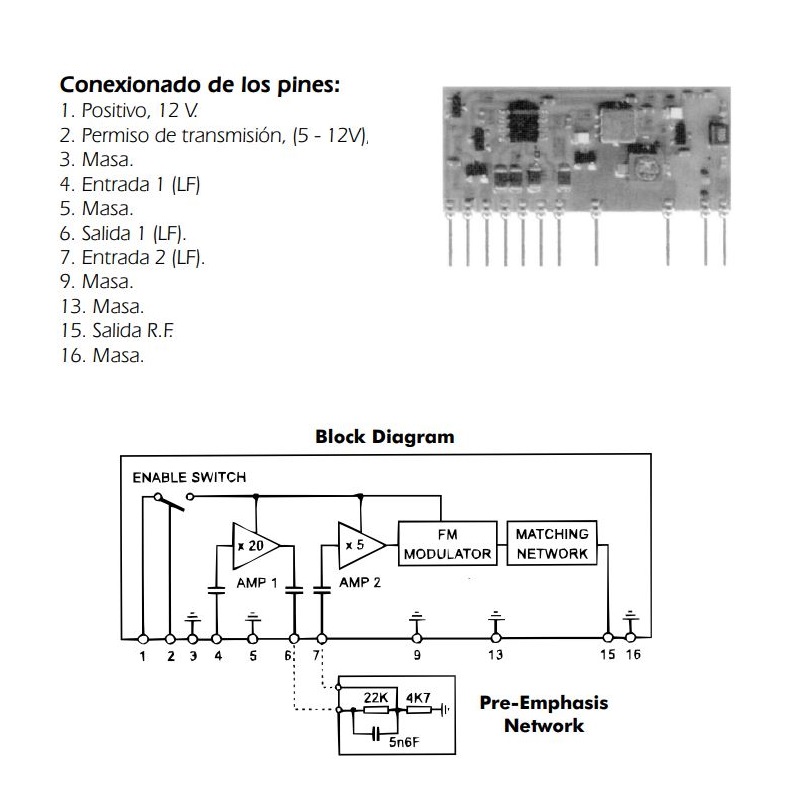

Conexionado de los pines:
1. Positivo, 12 V.
2. Permiso de transmisión, (5 – 12V),
3. Masa.
4. Entrada 1 (LF)
5. Masa.
6. Salida 1 (LF).
7. Entrada 2 (LF).
9. Masa.
13. Masa.
15. Salida R.F.
16. Masa.
