Descripción

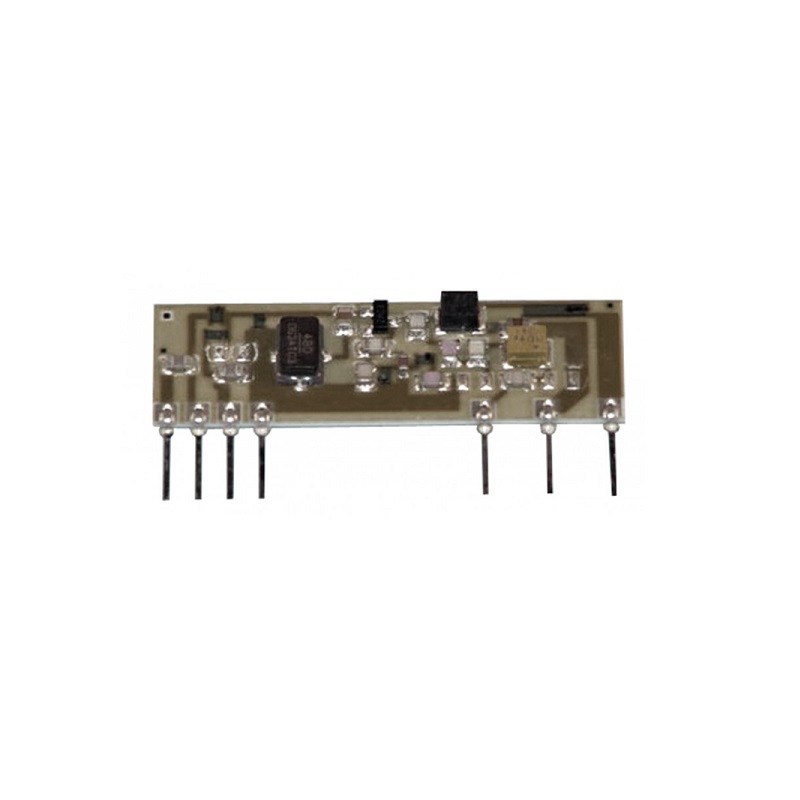

Emisor 433,92 MHZ SAW para datos Cebek C-0503
Características
Transmisor SAW con antena exterior, ideal para aplicaciones donde se quiera modular
On-Off una portadora RF con datos digitales.
Conforme con la Normativa Europea ETS 300 220 y ETS 300 683 (Compatibilidad
Electromagnética).
Especificaciones
Circuito híbrido de elevada miniaturización, tipo SIL.
Frecuencia de trabajo: 433,92 Mhz, obtenida mediante un resonador SAW.
Potencia de salida RF sobre una carga de 50 W, pin 11 (ver tabla).
Espúreos: – 50 dB respecto de la fundamental.
Frecuencia de modulación: 4 kHz max. (ver tabla).
Los límites de estabilidad de la Normativa ETS 300 220 son respetados sólo para Vcc <= 5V (ver tabla).
Formato: in line, paso 2,54 mm.
Dimensiones: 38,1 x 13,2 x 3 mm.

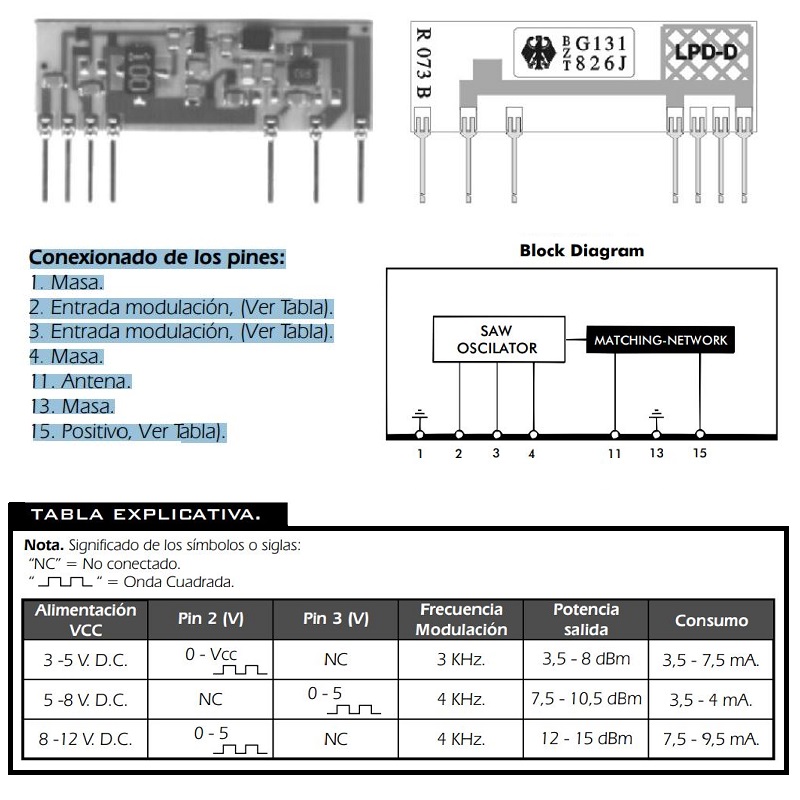

Conexionado de los pines:
1. Masa.
2. Entrada modulación, (Ver Tabla).
3. Entrada modulación, (Ver Tabla).
4. Masa.
11. Antena.
13. Masa.
15. Positivo, Ver Tabla).
