Descripción
Kit transmisor – receptor de ultrasonidos 40 kHz Cebek C-0508
Características
Módulo transmisor-receptor de ultrasonidos, apto para generar una
portadora de 40 kHz y para detectar las variaciones de la modulación
de amplitud de la señal reflejada.
Permite detectar un movimiento en un espacio cerrado, con la
consiguiente generación de una señal de alarma
Especificaciones
Circuito híbrido de elevada miniaturización, tipo SIL.
Alimentación: 5V.
Consumo en reposo sin cápsula Tx conectada: 1,8 mA.
Consumo en reposo con cápsula Tx conectada: 5 mA.
Formato: in line, paso 2,54 mm.
Dimensiones: 38,1 x 13,7×4 mm.

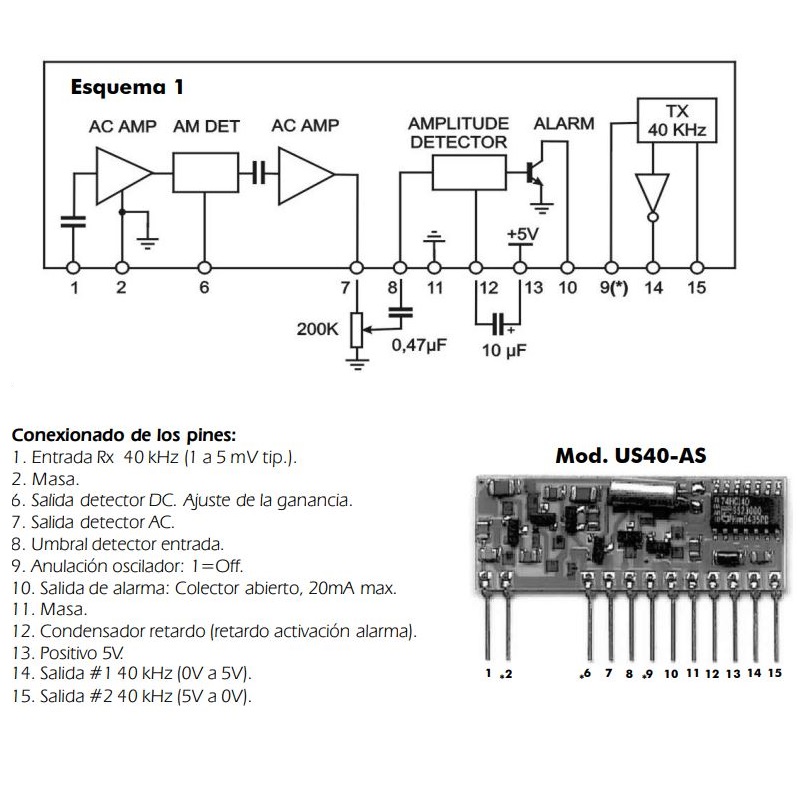

Conexionado de los pines:
1. Entrada Rx 40 kHz (1a5 mV tip.).
2. Masa.
6. Salida detector DC. Ajuste de la ganancia.
7. Salida detector AC.
8. Umbral detector entrada.
9. Anulación oscilador: 1=Off.
10. Salida de alarma: Colector abierto, 20mA max.
11. Masa.
12. Condensador retardo (retardo activación alarma).
13. Positivo 5V.
14. Salida #1 40 kHz (0V a 5V).
15. Salida #2 40 kHz (5V a 0V).
