Descripción

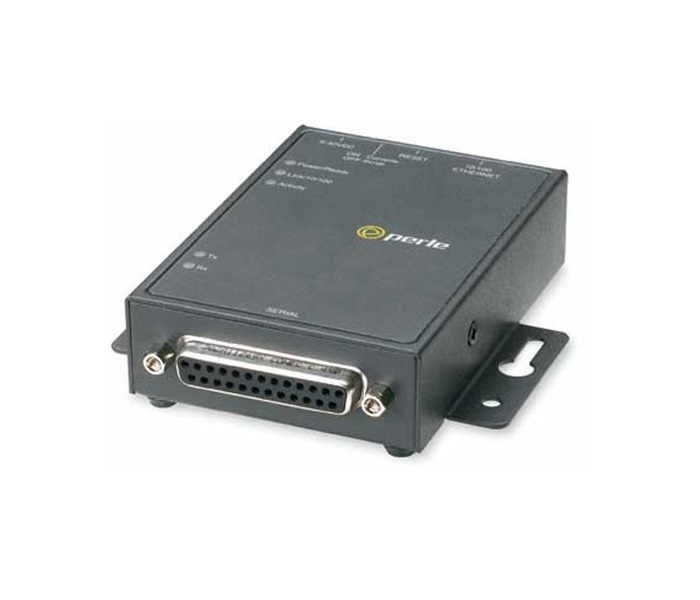

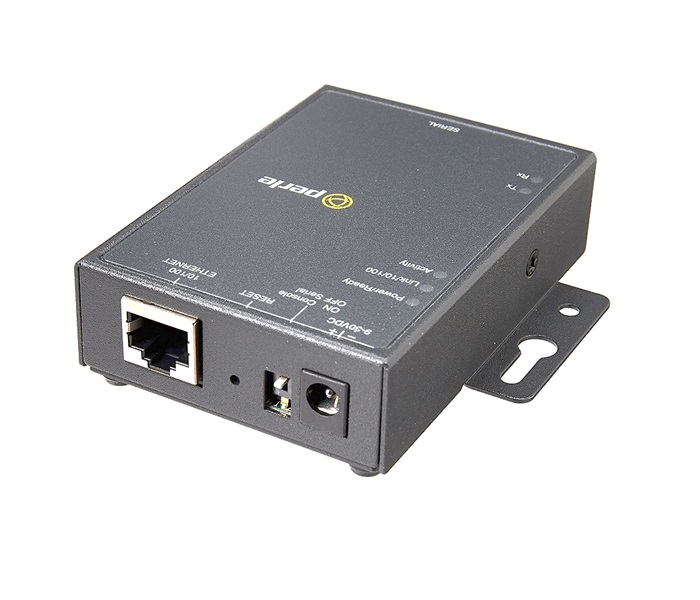

Servidor de dispositivos Perle IOLAN DS1 puerto Serie DB25 hembra a Ethernet 10/100 Mbps.
Características
Acceso al puerto serie
Conéctese directamente mediante Telnet y Telnet inverso
El acceso multihost permite que múltiples hosts / servidores compartan puertos serie
Accesibilidad
Soporte dentro de banda (ethernet) y fuera de banda (módem de acceso telefónico)
Soporte de direccionamiento IPV6 e IPV4
Disponibilidad
La funcionalidad de host principal / de respaldo permite conexiones automáticas a hosts alternativos
Seguridad
USERID / PASSWORD de la base de datos local
Deshabilitar demonios no utilizados
Servidor de terminal
Telnet
Inicio de sesión automático
MOTD – Mensaje del día
Máquina serial a Ethernet
Túnel de datos en serie sin procesar a través de Ethernet
Datos en serie sin procesar sobre TCP / IP
Datos en serie sin procesar sobre UDP
Control de datos en serie de datos empaquetados
Comparta puertos seriales con múltiples hosts / servidores
El módem virtual simula una conexión de módem: asigne una dirección IP por número de teléfono AT
Redirector TruePort com / tty para aplicaciones en serie en Windows, Linux, Solaris, SCO, HP UX, NCR UNIX y AIX. Para obtener una lista completa de todos los controladores más recientes, haga clic aquí
” La tecnología de paquetes TrueSerial proporciona las conexiones en serie más auténticas a través de Ethernet, lo que garantiza la integridad del protocolo en serie”
Estándar RFC 2217 para el transporte de datos en serie y señales de control RS232
Velocidades de baudios en serie fijas o personalizables
Los complementos permiten complementos proporcionados por el cliente o Perle para aplicaciones especiales
Kit de desarrollo de software (SDK) disponible
Encapsulación en serie de protocolos industriales como ModBus, DNP3 e IEC-870-5-101
La puerta de enlace ModBus TCP permite la conexión del dispositivo Modbus ASCII / RTU en serie a ModBus TCP
El registro de datos almacenará los datos en serie recibidos cuando no haya una sesión TCP activa y los reenviará a los pares de la red una vez que se restablezca la sesión – 4K bytes circulares por puerto
Gestión de consola
Sun / Oracle Solaris Break Safe
Telnet inverso
OA&M (Operaciones, Administración y Gestión)
SNMP V3 – lectura y escritura, Perle MIB
Syslog
Perle Device Manager: utilidad basada en Windows para implementaciones a gran escala
Configuración predeterminada configurable
Asistente de instalación
Establezca un valor predeterminado de fábrica personalizado para sus IOLAN
Protocolos
IPv6, IPv4, TCP / IP, ARP, RARP, UDP, UDP multidifusión, ICMP, BOOTP, DHCP, TFTP, Telnet, sin procesar, Telnet inverso, WINS, HTTP, SNMPV3, RFC2217
Especificaciones
Procesador
MPC852T, 66 Mhz, 87 MIPS
Memoria
MB de RAM dieciséis
Flash MB 4
Puertos de interfaz
Número de puertos serie 1
Interfaz de puerto serie RS-232/422/485 seleccionable por software en DB25M, DB25F, DB9M o RJ45
Sol / Solaris Seguro de Sun / Oracle ‘Solaris’: no se envía ninguna “señal de interrupción” durante el ciclo de energía, lo que provoca costosos reinicios del servidor o tiempo de inactividad
Velocidades del puerto serie 50bps a 230 Kbps con soporte de velocidad en baudios personalizable
Bits de datos Configurable para compatibilidad con protocolos de 5, 6, 7 u 8 bits
Utilice TruePort para pasar de forma transparente datos en serie de 9 bits
Paridad Impar, par, marca, espacio, ninguno
Control de flujo Hardware, software, ambos, ninguno
Protección de puerto serie Protección contra descargas electrostáticas de 15Kv (ESD)
Puerto de consola local RS232 en puerto serie
Red Ethernet RJ45 10Base-T / 100Base-TX
Velocidad Ethernet seleccionable por software 10/100 Auto
Dúplex medio / completo / automático seleccionable por software
Aislamiento de Ethernet Aislamiento Magnético 1.5Kv
Poder
Fuente de alimentación Adaptador de corriente de pared de 120 V CA (EE. UU.), 230 V CA (internacional) incluido
Opciones de suministro de energía Alimentación a través de alimentación externa 9-30 V CC, 4,8 vatios utiliza un enchufe de barril estándar de 5,5 mm x 9,5 mm x 2,1 mm
Alimentación a través de cable serial SÍ
Voltaje de entrada nominal 12 V CC / 24 V CC
Rango de voltaje de entrada 9-30 V CC
Consumo de energía típico a 12 V CC (vatios) 1,7
Indicadores
LED Encendido / Listo
Enlace de red Actividad de enlace de red
Serie: transmitir y recibir datos por puerto
Especificaciones ambientales
Salida de calor (BTU / HR) 5.8
MTBF (horas) Modelo de cálculo basado en MIL-HDBK-217-FN2 @ 30 ° C 124,004
Temperatura de funcionamiento 0ºC a 55ºC (32ºF a 131ºF)
Temperatura de almacenamiento -40ºC a 66ºC, (-40ºF a 150ºF)
Humedad 5 a 95% (sin condensación) tanto para almacenamiento como para operación.
Caso SECC Chapa galvanizada (1 mm)
Clasificación de protección de ingreso IP40
Montaje Montaje en pared o panel. Kit de montaje en carril DIN opcional
Peso y dimensiones del producto
Peso .23 KG (.51 libras)
Dimensiones
Dimensiones de la caja de 90 x 64 x 22 (mm), 3,6 x 2,5 x 0,87 (pulgadas) sin incluir las pestañas de montaje,
90 x 89 x 24 (mm), 3,6 x 3,5 x 0,87 (pulg.) Incluye pestañas de montaje.
Embalaje
Dimensiones de envío 260 x 170 x 70 (mm), 10,2 x 6,7 x 2,8 (pulgadas)
Peso de envio 0,49 KG (1,1 libras)
Aprobaciones regulatorias
Emisiones
CFR47: 2003, Capítulo 1, Parte 15 Subparte B, (EE. UU.) Clase A
ICES-003, Número 4, febrero de 2004 (Canadá)
CISPR 32: 2015 / EN 55032: 2015 (Clase A)
EN55011 (CISPR11)
EN61000-3-2: 2010, límites para las emisiones de corriente armónica
EN61000-3-3: 2010, límites de fluctuaciones de voltaje y parpadeo
Inmunidad
CISPR 24: 2010 / EN 55024: 2010
EN61000-4-2: 2009 Descarga electrostática
EN61000-4-3: 2006 / A2: 2010: campo electromagnético de RF modulado
EN61000-4-4: 2004 Transitorios rápidos
EN61000-4-5: 2006 Surge
EN61000-4-6: 2009 RF continua conducida
EN61000-4-8: Campo magnético de frecuencia industrial
La seguridad
IEC 60950-1 (ed. 2); am1 am2 y EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013
CAN / CSA-C22.2 No. 60950-1-03 y ANSI / UL 60950-1, Segunda edición
Otro
Alcance, compatible con RoHS y WEEE
ECCN – 5A991
Número HTSUS: 8517.62.0020
Garantía de por vida de Perle
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
