Descripción

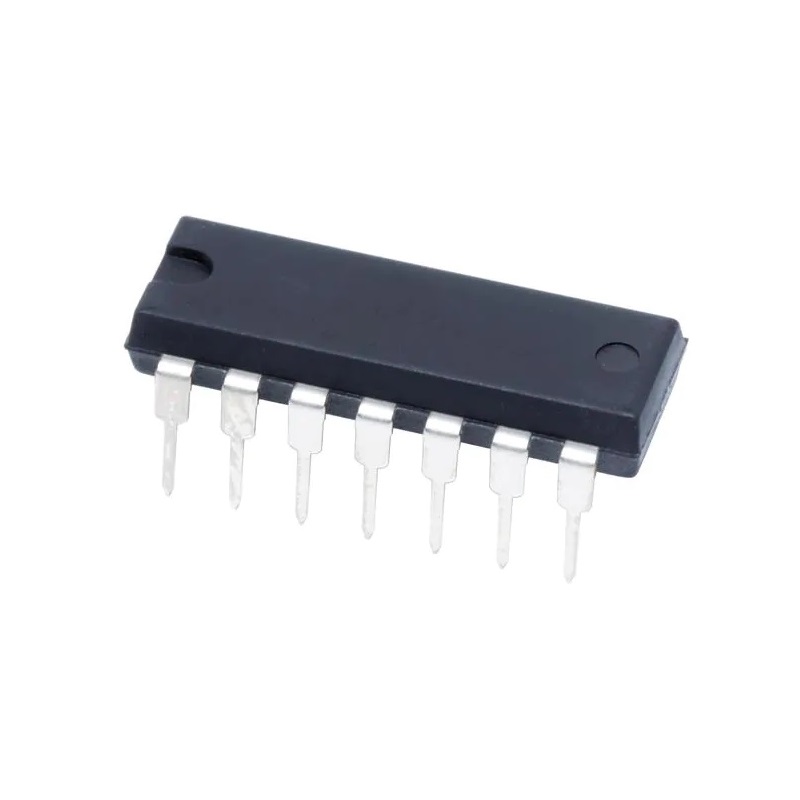

Circuito integrado 74LS00 TTL compuerta lógica 4 NAND de 2 entradas formato DIP14
Características
74LS00 Compuerta NAND es un circuito integrado que consta de cuatro compuertas NAND de dos entradas cada una.
El 74LS00 es un circuito de cuatro compuertas independientes de 2 entradas Positivo-NAND.
Especificaciones
Familia lógica: LS
Tipo: TTL
Tipo circuito lógico: NAND/Lógica inversa
Número de entradas: 2
Número de salidas: 1
Número de compuertas: 4
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Corriente de salida: 16 mA
Temperatura de funcionamiento mínima: 0 °C
Temperatura de funcionamiento máxima: 70 °C
Encapsulado: DIP
Número de pines: 14
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
