Descripción

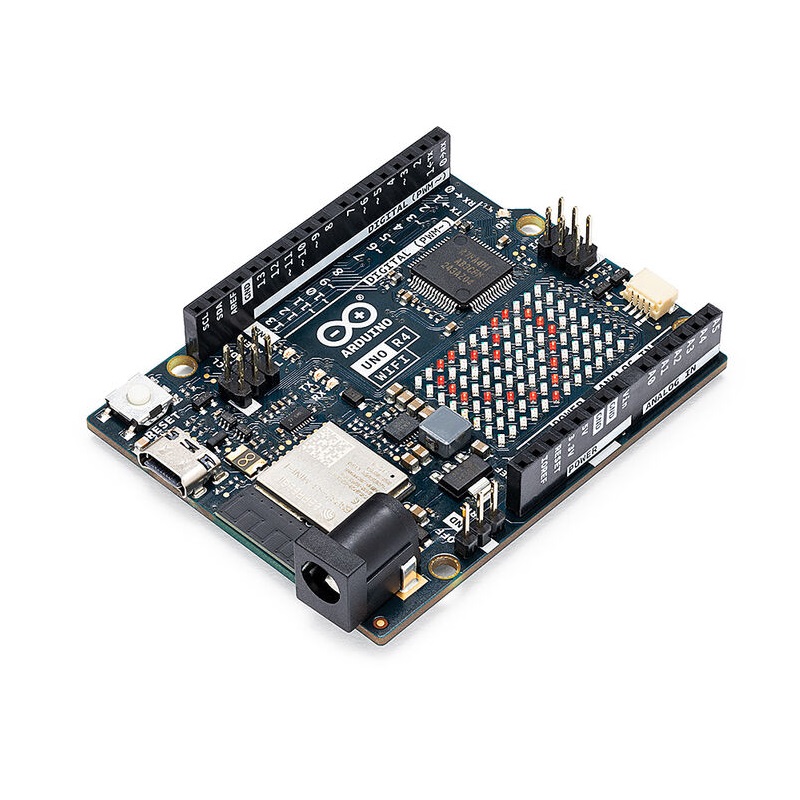

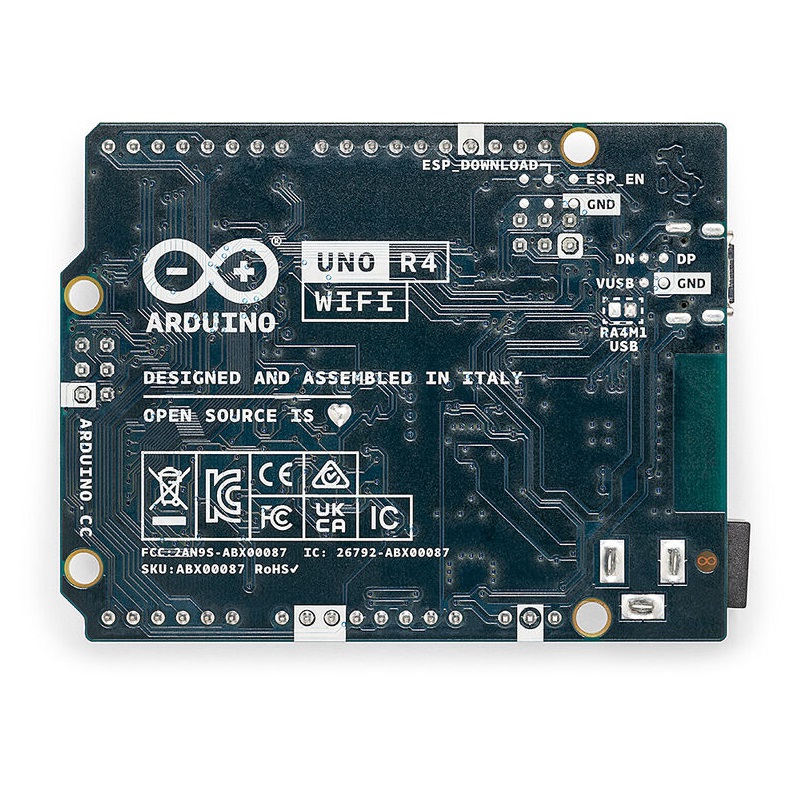

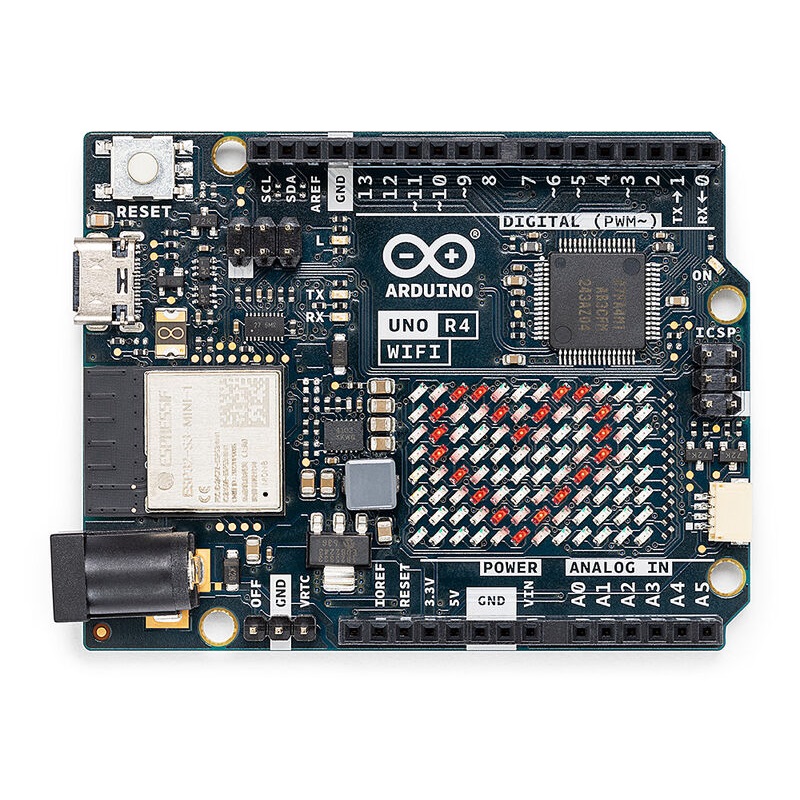

Placa de desarrollo Arduino Uno Rev4 WIFI
Características
El Arduino UNO R4 WiFi fusiona el microprocesador RA4M1 de Renesas con el ESP32-S3 de Espressif, creando una herramienta todo en uno para creadores con procesamiento mejorado potencia y una diversa gama de nuevos periféricos. Con su Wi-Fi® y Bluetooth® integrados capacidades, el UNO R4 WiFi permite a los fabricantes aventurarse en creatividad ilimitada posibilidades. Además, esta placa versátil cuenta con un práctico LED integrado de 12×8 matriz y un conector QWIIC, que ofrece un amplio espacio para la innovación y la liberación creatividad. Esta combinación dinámica empodera a los creadores para transformar sus ideas en realidad y elevar sus proyectos a alturas sin precedentes.
El Arduino UNO R4 WiFi combina la potencia de procesamiento y los emocionantes nuevos periféricos de el microcontrolador RA4M1 de Renesas con el poder de conectividad inalámbrica del ESP32-S3 de Espressif. Además de esto, el UNO R4 WiFi ofrece un LED integrado de 12×8 matriz, conector QWIIC, pin VRTC para batería de respaldo y pin APAGADO, cubriendo todo el potencial
necesidades que tendrán los creadores para su próximo proyecto. Con UNO R4 WiFi, puede actualizar fácilmente su proyecto y agregar conectividad inalámbrica a ampliar el alcance de su configuración actual. Si este es tu primer proyecto, esta placa tiene todo lo que necesitas para despertar tu creatividad.
Exploremos lo que el UNO R4 WiFi tiene para ofrecer:
Compatibilidad de hardware con factor de forma UNO:
El UNO R4 WiFi mantiene el mismo factor de forma, pinout y voltaje operativo de 5 V que su predecesor, el UNO R3, asegurando una transición perfecta para los escudos y proyectos existentes.
Memoria ampliada y reloj más rápido:
El UNO R4 WiFi cuenta con mayor memoria y una velocidad de reloj más rápida, lo que permite cálculos más precisos y un manejo sin esfuerzo de proyectos complejos.
Periféricos integrados adicionales:
El UNO R4 WiFi presenta una gama de periféricos integrados periféricos, incluidos un DAC de 12 bits, CAN BUS y OP AMP, que brindan capacidades y flexibilidad de diseño.
Tolerancia extendida de 24 V:
El UNO R4 WiFi admite un rango de voltaje de entrada más amplio, lo que permite una integración perfecta con motores, tiras de LED y otros actuadores mediante un única fuente de energía.
Soporte HID:
Con soporte HID incorporado, el UNO R4 WiFi puede simular un mouse o teclado cuando se conecta a una computadora a través de USB, lo que facilita el envío de pulsaciones de teclas y movimientos del ratón.
Wi-Fi® y Bluetooth®:
El UNO R4 WiFi aloja un módulo ESP32-S3, lo que permite fabricantes para agregar conectividad inalámbrica a sus proyectos. Combinado con el Arduino IoT Cloud, los fabricantes pueden monitorear y controlar sus proyectos de forma remota.
Conector QWIIC:
El UNO R4 WiFi cuenta con un conector Qwiic I2C, lo que permite una fácil conexión a nodos del extenso ecosistema QWIIC. Cables adaptadores también permitir la compatibilidad con sensores y actuadores basados en otros conectores.
Compatibilidad con RTC alimentado por batería:
El UNO R4 WiFi incluye pines adicionales, incluyendo un pin “OFF” para apagar la placa y un pin “VRTC” para mantener la interna Reloj en tiempo real alimentado y funcionando.
Matriz LED:
El UNO R4 WiFi incorpora una matriz LED roja brillante de 12×8, ideal para proyectos creativos con animaciones o trazado de datos de sensores, eliminando la necesidad de hardware adicional.
Diagnóstico de errores de tiempo de ejecución:
El UNO R4 WiFi incluye una detección de errores mecanismo que detecta caídas en tiempo de ejecución y proporciona explicaciones detalladas y sugerencias sobre la línea de código que causa el bloqueo.
Con todas estas funciones incluidas en el conocido factor de forma UNO, ahora es el dispositivo perfecto Es hora de actualizar su proyecto o embarcarse en su viaje como creador. El UNO R4 WiFi ofrece versatilidad y posibilidades incomparables para creadores de todos los niveles.
Especificaciones
Placa
Nombre: Arduino® UNO R4 WiFi
SKU: ABX00087
Microcontrolador: Renesas RA4M1 (Arm® Cortex®-M4 with Floating Point Unit)
Conectividad Wireless: ESP32-S3
USB: USB-C® Programming Port / HID
Pines
Digital I/O: Pins 14
Analog input: pins 6
DAC: 1
PWM pins: 6
Comunicación
UART: 1
I2C: 2 (SDA, SCL / A4, A5 and QWIIC conn)
SPI: 1
CAN: 1 (requiere un transceiver externo)
Misc VRTC & OFF pin
Alimentación
Circuit operating voltage: 5 V (ESP32-S3 is 3.3 V)
Input voltage (VIN): 6-24 V
DC Current per I/O Pin: 8 mA
Velocidad del reloj
RA4M1: 48 MHz
ESP32-S3: up to 240 MHz
Memoria:
RA4M1: 256 kB Flash, 32 kB RAM
ESP32-S3: 384 kB ROM, 512 kB SRAM
Dimensiones
Ancho: 68.85 mm
Largo: 53.34 mm
Embalaje
Dimensiones: 8 cm x 5.8 cm x 2.3 cm
Peso: 0.03 kg
